[네트워크] MAC 주소와 ARP

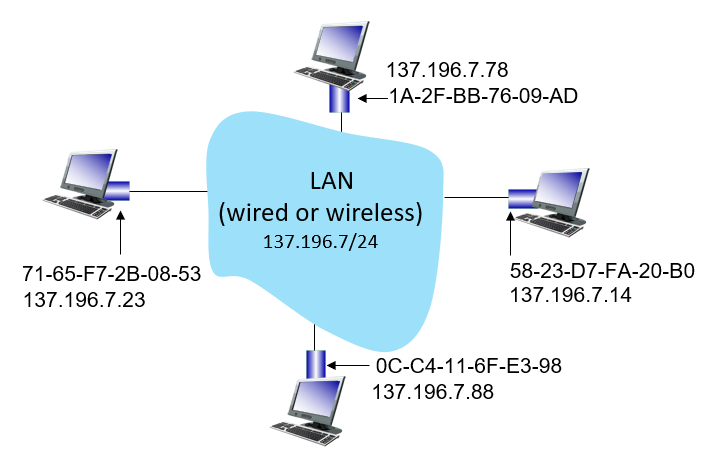

1. 두 가지 네트워크 주소 체계 비교 (IP vs MAC)

네트워크 기기들은 통신을 위해 두 가지 대표적인 주소(논리 주소와 물리 주소)를 가집니다.

구분	32-bit IP 주소 (Internet Protocol)	48-bit MAC 주소 (Media Access Control)
비유	우편 주소 (집 주소)	주민등록번호 (기기 고유 번호)
성격	네트워크 상에서 위치에 따라 변하는 논리적 주소	하드웨어(랜카드 ROM)에 새겨진 물리적 주소
주요 역할	다른 네트워크(서브넷) 간의 경로 배정(라우팅)	동일 서브넷(LAN) 내에서 인접 기기 간 데이터 전달
고유성 범위	Locally Unique (사설 IP의 경우 해당 서브넷 내 고유)	Globally Unique (IEEE 주관 하에 전 세계 유일 보장)
표기법	10진수 4개 조합 (예: 128.119.40.136)	16진수 12자리 조합 (예: 1A-2F-BB-76-09-AD)

• 이동성(Portability)의 차이:
  • MAC 주소: 이동성이 있습니다. 노트북을 들고 학교, 집, 카페로 이동해도 내 랜카드의 MAC 주소는 변하지 않습니다.
  • IP 주소: 이동성이 없습니다. 접속하는 서브넷 대역에 따라 동적으로 새로운 IP를 할당받아야 통신이 가능합니다.

---

2. 프로토콜 계층과 데이터 포장 (캡슐화/역캡슐화)

데이터가 전송될 때는 프로토콜 스택 상단에서 하단으로 내려오며 포장지(헤더)가 붙고, 수신할 때는 반대로 올라가며 해체됩니다.

1. IP (Internet Protocol Layer / 3계층):
   • 데이터 알맹이에 출발지 IP / 목적지 IP 라벨을 붙여 패킷(Packet)을 생성합니다. 이 알맹이는 목적지에 도착할 때까지 절대 변하지 않습니다.
2. Eth (Ethernet Layer / 2계층):
   • IP 패킷을 다시 한번 출발지 MAC / 목적지 MAC 봉투로 감싸 프레임(Frame)을 만듭니다. 이 봉투는 다음 목적지(인접 라우터 혹은 최종 기기)로 넘어갈 때마다 계속 교체됩니다.
3. Phy (Physical Layer / 1계층):
   • 최종 완성된 프레임을 전기/광/무선 신호로 변환하여 물리적인 랜선이나 공기 중으로 쏘아 보냅니다.

💡 "IP 주소만으로는 전송할 수 없는가?" 랜카드(하드웨어)는 오직 2계층(Eth) 프레임 형태로 조립되어 목적지 MAC 주소가 찍혀 있어야만 물리 신호로 보낼 수 있습니다. 따라서 최종 목적지 IP를 알고 있더라도, 최종 전송을 위해서는 반드시 목적지 MAC 주소를 알아내야 합니다.

---

3. ARP (Address Resolution Protocol)의 역할과 동작

ARP는 "상대방의 IP 주소는 알지만, MAC 주소를 모를 때" 이를 해결해 주는 통역사 역할을 수행합니다.

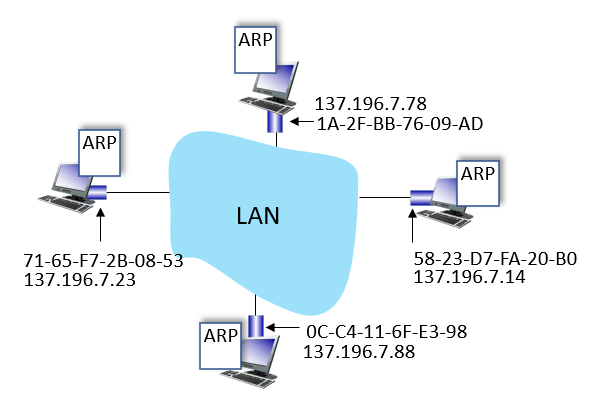

3.1 ARP 테이블 (ARP Table)

각 기기(호스트, 라우터)는 매번 주소를 물어보는 비효율을 줄이기 위해 < IP 주소 ; MAC 주소 ; TTL > 정보를 메모리에 표 형태로 저장해 둡니다.

• TTL (Time To Live): 매핑 정보의 유효 시간(통상 20분)입니다. 기기의 이동이나 IP 변경이 빈번하기 때문에, 유효 시간이 지나면 잘못된 전송을 막기 위해 테이블에서 자동 삭제됩니다.

3.2 ARP의 동작 과정

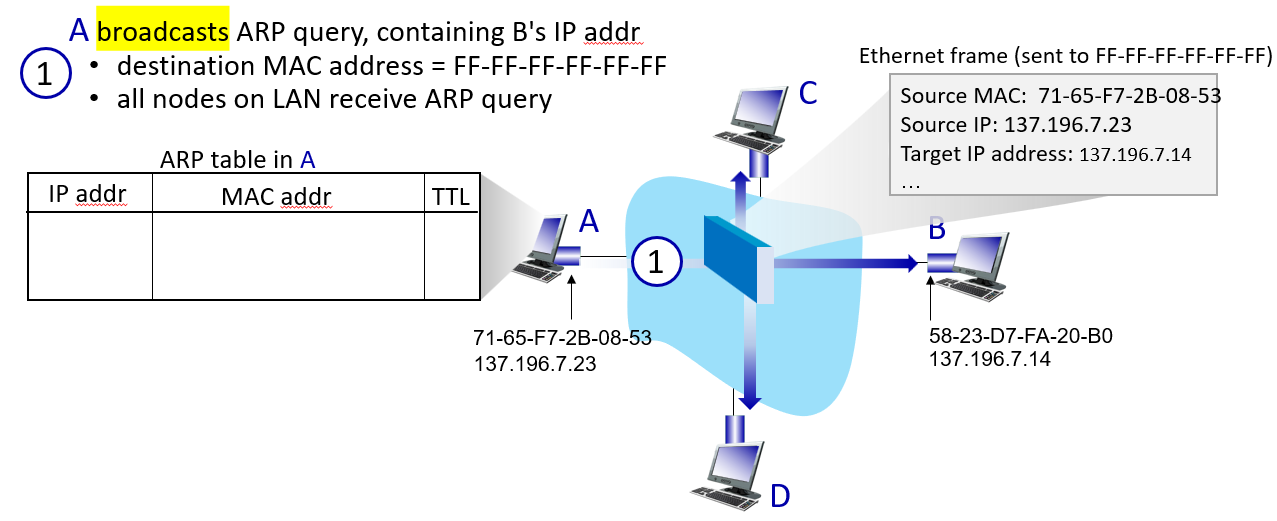

1. ARP Query (Request):

   • A가 B의 MAC 주소를 모를 때, LAN 상의 모든 기기에게 브로드캐스트(FF-FF-FF-FF-FF-FF)로 질문을 던집니다.
   • "IP 137.196.7.14 쓰시는 분? MAC 주소 알려주세요!"

2.패킷 필터링:

• 자신과 상관없는 IP를 받은 기기(C, D)는 패킷을 버립니다.

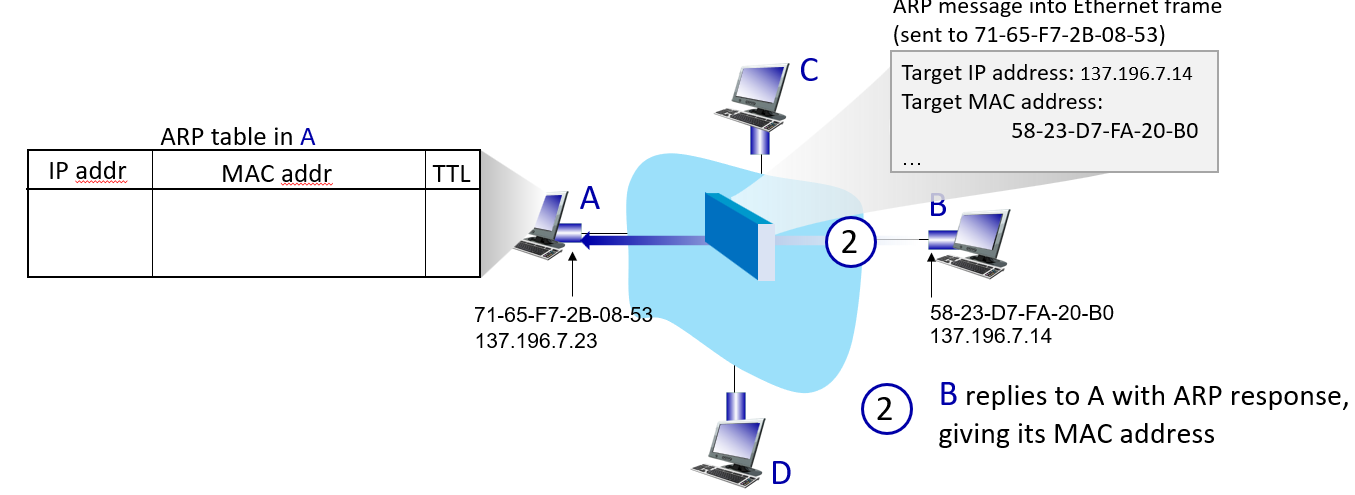

 3. ARP Reply:

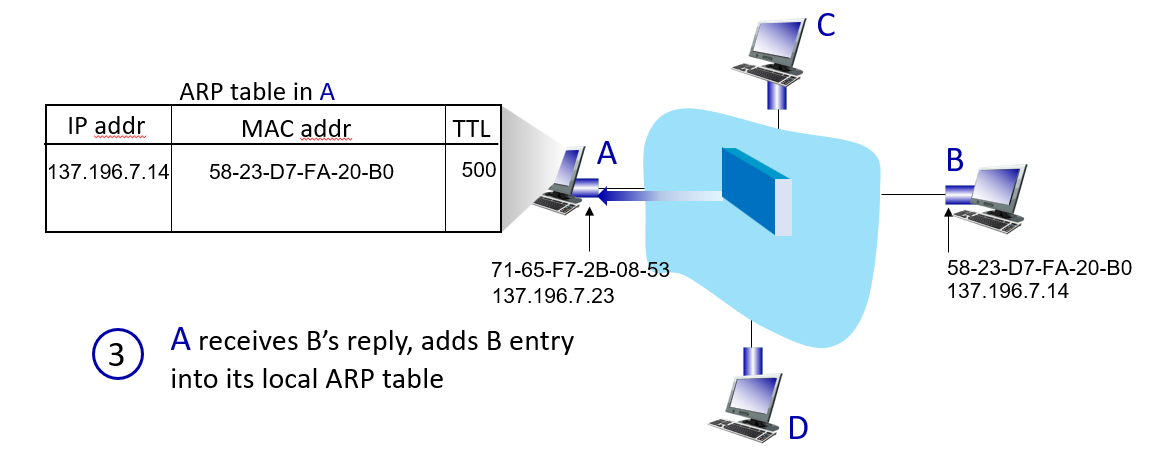

• 해당 IP를 가진 B만 요청을 수락하고, A의 IP-MAC 정보를 자신의 ARP 테이블에 저장한 뒤, A에게만 콕 집어 응답(Unicast)을 보냅니다.
• "저 여기 있습니다! 제 MAC 주소는 58-23-D7-FA-20-B0입니다."

---

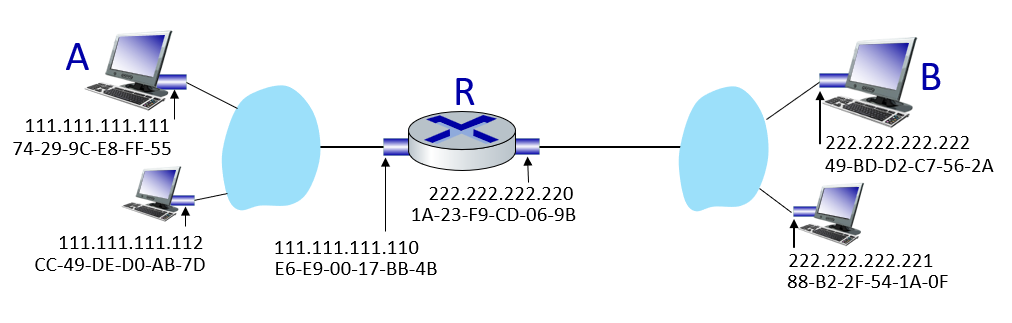

4. 다른 서브넷(외부 네트워크)으로의 라우팅 과정

우리가 인터넷을 통해 외부 서버와 통신할 때, 데이터는 릴레이 달리기(Hop-by-Hop) 방식으로 전달됩니다.

[ 컴퓨터 A (서브넷 A) ] ───► [ 라우터 R ] ───► [ 컴퓨터 B (서브넷 B) ]

단계별 주소 변화 과정 분석

1단계: 컴퓨터 A에서 출발할 때

• 컴퓨터 A는 목적지 IP가 자신과 다른 서브넷에 있음을 인지하고, 데이터를 기본 게이트웨이(라우터 R)로 보내기로 결정합니다.
• IP 헤더: 출발지 111.111.111.111 (A) ➡️ 목적지 222.222.222.222 (B)
• 이더넷 헤더 (MAC): 출발지 A의 MAC ➡️ 목적지 라우터 R의 왼쪽 팔 MAC (E6-E9-00-17-BB-4B)

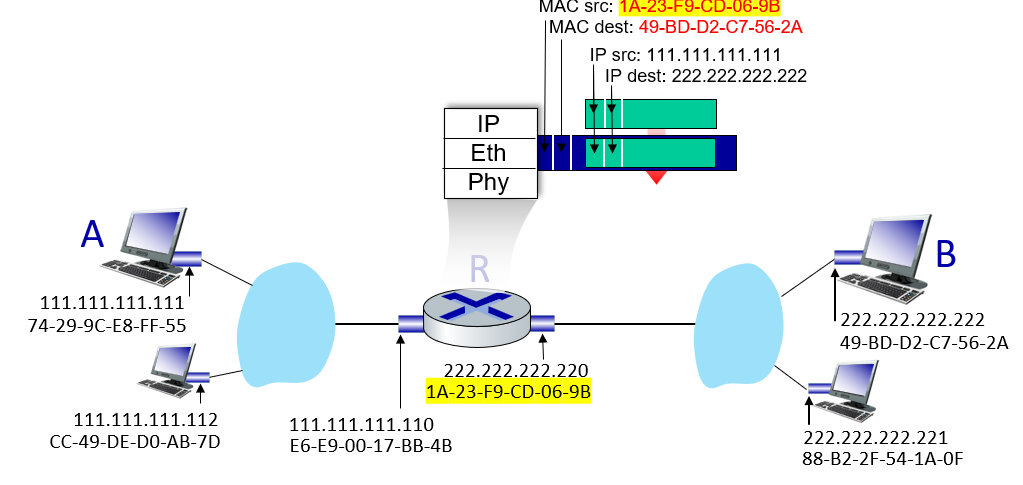

2단계: 라우터 R에서의 중계 및 포장지 교체

• 라우터 R은 왼쪽 인터페이스로 들어온 프레임을 열어 목적지 IP(B)를 확인한 뒤, 오른쪽 인터페이스(서브넷 B 방향)로 내보내기로 결정합니다.
• IP 헤더: 출발지 111.111.111.111 (A) ➡️ 목적지 222.222.222.222 (B) (변하지 않음)
• 이더넷 헤더 (MAC): 출발지 라우터 R의 오른쪽 팔 MAC (1A-23-F9-CD-06-9B) ➡️ 목적지 B의 MAC (49-BD-D2-C7-56-2A)
  • 참고: 이때 라우터 R은 서브넷 B에서 ARP를 활용하여 B의 MAC 주소를 조회하거나 획득합니다.

3단계: 컴퓨터 B에서의 수신 및 해체

• 컴퓨터 B는 들어온 프레임의 목적지 MAC 주소가 자신인 것을 확인하고 이더넷(Eth) 헤더를 폐기합니다.
• 남은 IP 데이터그램을 상위 계층으로 올리며 목적지 IP가 자신(222.222.222.222)임을 최종 확인하고 데이터 수신을 완료합니다.

5. 핵심 질문 및 예외 상황 정리

• MAC 주소와 IP 주소는 항상 1:1 대응인가요?
  • 기본 원칙: 일반적인 단일 인터페이스 PC 환경에서는 특정 시점에 $1:1$로 대응되며, IP가 겹치면 IP 충돌이 발생합니다.
  • 예외 상황 (1:多): 하나의 웹 서버 랜카드(MAC)에 여러 개의 웹사이트 운영을 위해 다중 IP 주소를 바인딩(IP Aliasing)할 수 있습니다.
  • 예외 상황 (多:1): 이중화 구성(로드 밸런싱/HA) 환경에서는 외부로 드러난 가상 IP 하나를 백엔드의 여러 대 장비(여러 MAC)가 나누어 처리하기도 합니다.
